Detail produk:
|
| Warna: | Putih | Kustomisasi: | OEM, ODM |
|---|---|---|---|
| Sedang mengemas: | 1 buah/karton | Jaminan: | 1 tahun |
| Drawtube: | Trinokuler | Teori: | Mikroskop Metalurgi |
| Sistem Optik: | Sistem optik koreksi aberasi kromatik tak terhingga | Lensa mata: | Disesuaikan |
| Kepala: | Kepala trinokuler berengsel | Objektif: | Tujuan metalografi semi-apokromatik |
| Mikrometer: | Mikrometer presisi tinggi, nilai skala 0,01mm | Panggung: | Tersedia dua ukuran |
| Menyoroti: | Berengsel 400X Mikroskop Metalurgi Optik,ODM Phidix Mikroskop Metalurgi Optik,0.01mm 400x microscope objective |
||

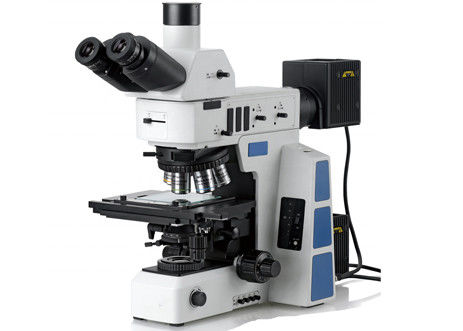

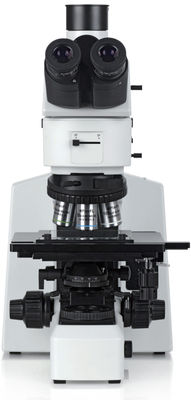

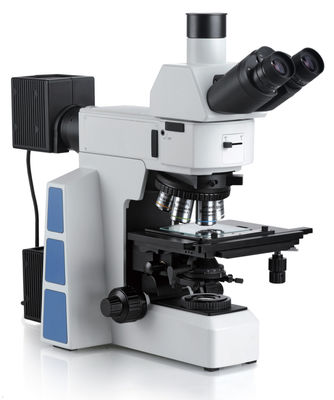

400X Mikroskop Metalurgi Portabel Trinokuler Polarisasi Untuk Analisis Elemen
M10103 400X Polarizing Trinocular Portable Metallurgical Microscope Untuk Analisis ElemenMetalografi terutama mengacu pada cabang ilmu material yang menggunakan mikroskop optik (metalografi) dan mikroskop stereo untuk menganalisis, mempelajari dan mengkarakterisasi struktur mikro, struktur berdaya rendah, dan struktur material yang retak.Ini mencakup pencitraan dan analisis kualitatif dari struktur mikro bahan.Karakterisasi kuantitatif juga mencakup penyiapan sampel dan metode pengambilan sampel yang diperlukan.Ini terutama mencerminkan dan mencirikan fase dan struktur material, butiran kristal (termasuk kemungkinan sub-kristal), jumlah, morfologi, ukuran, distribusi, orientasi, dan penataan ruang dari inklusi non-logam dan bahkan cacat kristal tertentu (seperti dislokasi).
Fitur:
- Mengadopsi sistem optik infinity double color correction and contrast enhancement (ICCS) terbaik di dunia untuk memberi pengguna gambar paling tajam.
- Menggunakan 5 jenis bagian atas, 3 jenis bagian bawah dan dua kombinasi kolom, dapat digabungkan secara sewenang-wenang dan fleksibel sesuai dengan persyaratan deteksi material dan biaya ekonomi Anda, yang dapat mewujudkan analisis bahan transparan, bahan buram, dan bahan berpendar.Pada saat yang sama, ia memiliki ruang pemutakhiran yang kuat untuk memastikan persyaratan pengujian Anda di masa mendatang.
- Tinggi model terbesar di industri dapat mencapai 380 mm, memberi Anda ruang pengoperasian yang luar biasa.
- Fleksibilitas yang dekat dengan pengguna, tidak diperlukan personel profesional untuk meningkatkan bagian peralatan, dan pengguna dapat menyelesaikan operasinya sendiri.
| Item | Spesifikasi | M10103A | M10103B |
| Sistem optik | Sistem optik terkoreksi warna tak terhingga | ● | ● |
| Pengamatan | Medan terang / Medan gelap / Polarisasi / DIC | ● | ● |
| Lensa mata | Lensa mata rencana lapangan lebar eyepoint tinggi PL10X25mm, diopter dapat disesuaikan | ● | ● |
| Lensa mata rencana lapangan lebar eyepoint tinggi PL10X25mm, dengan reticle, diopter dapat disesuaikan | ○ | ○ | |
| Melihat kepala | Miring 30°, gambar tegak, kepala trinokular infinity gemel dengan jarak interpupillary 50-76mm, rasio split 100:0 atau 0:100 | ● | ● |
| 30 ° miring, gambar terbalik, kepala trinokuler gemel tak terhingga, jarak interpupillary: 50mm ~ 76mm;rasio pemisahan R:T=100:0 atau 20:80 atau 0:100 | ○ | ○ | |
| 5-35 ° dapat disesuaikan, gambar tegak, kepala trinokuler gemel tanpa batas, jarak interpupillary: 50mm ~ 76mm;rasio pemisahan R:T=100:0 atau 0:100 | ○ | ○ | |
| Objektif | BD objektif metalurgi semi-apokroomatik 5X/0,15, WD=13,5mm | ● | ● |
| Tujuan metalurgi semi-apokroomatik BD 10X/0,30, WD=9mm | ● | ● | |
| Obyektif metalurgi semi-apokromatik BD 20X/0,50, WD=2,5mm | ● | ● | |
| BD objektif metalurgi semi-apokromatik 50X/0,80, WD=1,0mm | ● | ● | |
| Tujuan metalurgi semi-apokroomatik BD 100X/0,90, WD=1,0mm | ● | ● | |
| Tujuan metalurgi semi-apokroomatik BD 20X/0,40, LWD=8,5mm | ○ | ○ | |
| Objektif metalurgi semi-apokroomatik bidang terang 5X/0,15, WD=19,5mm | ○ | ○ | |
| Objektif metalurgi semi-apokroomatik medan terang 10X/0,30, WD=10,9mm | ○ | ○ | |
| Objektif metalurgi semi-apokroomatik medan terang 20X/0,50, WD=3,20mm | ○ | ○ | |
| Obyektif metalurgi semi-apokromatik medan terang 50X/0,80, WD=1,20mm | ○ | ○ | |
| Objektif metalurgi semi-apokroomatik medan terang 100X/0,90, WD=1,0mm | ○ | ○ | |
| objektif semi-apokromatik dengan cincin koreksi 50X/0,70, WD=2,3~2,9 mm | ○ | ○ | |
| lampiran DIC | melamar tujuan BD | ○ | ○ |
| Penutup hidung | Nosepiece sextuple BD (dengan slot DIC) | ● | ● |
| BD quintuple nosepiece (dengan slot DIC) | ○ | ○ | |
| Nosepiece sextuple medan terang (dengan slot DIC) | ○ | ○ | |
| Nosepiece septuple medan terang (dengan slot DIC) | ○ | ○ | |
| Bingkai | Tercermin / Ditransmisikan tubuh, penyesuaian koaksial kasar dan halus posisi rendah, jarak penyesuaian kasar: 25mm;presisi halus: 0,001mm.Dengan penghentian penyesuaian kasar dan penyesuaian kekencangan.Transformator tegangan lebar 100-240V built-in, output daya dua arah.intensitas disesuaikan dengan set digital dan reset;beralih untuk refleksi dan transmisi, filter bawaan yang ditransmisikan LBD/ND6/ND25) | ● | |
| Bodi yang dipantulkan, penyesuaian kasar dan halus koaksial posisi rendah, jarak penyesuaian kasar: 25mm;presisi halus: 0,001mm.Dengan penghentian penyesuaian kasar dan penyesuaian kekencangan.Transformator tegangan lebar 100-240V bawaan.Intensitas disesuaikan dengan set digital dan reset. | ● | ||
| Iluminator yang dipantulkan | Iluminator pantulan BD dengan diafragma bidang iris dan diafragma apertur, dapat disesuaikan di bagian tengah.Dengan slot filter dan slot polarisasi.Dengan sakelar untuk bidang terang dan gelap | ● | ● |
| Saring | Filter interferensi, alami, untuk cahaya yang dipantulkan | ● | ● |
| Filter interferensi, biru≤480nm, untuk cahaya yang dipantulkan | ○ | ○ | |
| Filter interferensi, hijau: 520nm-570nm, untuk cahaya yang dipantulkan | ○ | ○ | |
| Filter interferensi, merah: 630nm-750nm, untuk cahaya yang dipantulkan | ○ | ○ | |
| Rumah lampu | Selang lampu halogen 12V100W, prasetel tengah. | ● | ● |
| Bohlam halogen 12V/100W | ● | ● | |
| Panggung | Tahap mekanis tiga lapis 4 inci dengan pelat kaca (untuk model RT) / pelat logam (untuk model R), rentang bergerak: 102mm(Y)* 105mm(X) | ● | ● |
| Meja kerja putar | Berlaku untuk wafer 2"/3"/4". | ● | ● |
| Kondensator | Kondensor achromatic tipe swing-out (NA0.9) | ● | |
| Polarisator | Polarisasi tetap | ● | ● |
| Penganalisis | Penganalisis rata-rata 360° | ● | ● |
| penganalisa tetap | ○ | ○ | |

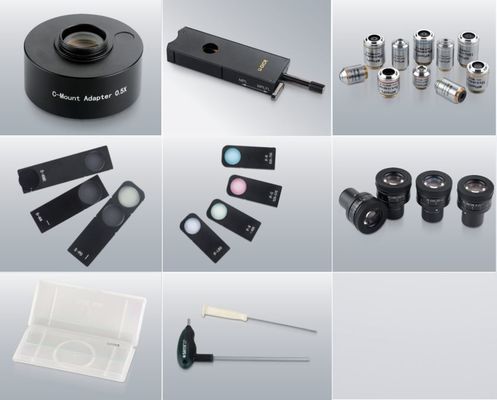

| Memfokuskan C-mount | 1X memfokuskan C-mount | ● | ● |
| C-mount pemfokusan 0,35X | ○ | ○ | |
| C-mount pemfokusan 0,5X | ○ | ○ | |
| C-mount pemfokusan 0,65X | ○ | ○ | |
| Mikrometer Panggung | Mikrometer panggung presisi tinggi (0,01mm) | ○ | ○ |
| Kunci Allen | Tipe4 | ● | ● |
| Tipe5 | ● | ● | |
| Paket | Spons + kotak dalam + karton (Untuk paket tunggal) | ● | ● |
Catatan: ● berarti standar, ○ berarti opsional
Mengikuti filosofi eksplorasi berkelanjutan & melampaui diri sendiri, mikroskop metalurgi M10103 baru untuk penelitian dengan sejumlah desain perintis dalam penampilan dan fungsi, lahir untuk memberikan solusi deteksi yang sempurna dan mengembangkan pola baru bidang industri.
Melihat kepala dengan rasio multi-pemisahan
Kepala tampilan M10103 dirancang dengan beberapa opsi untuk rasio pemisahan.Dengan sistem pencitraan sinar lebar, bidang pandang super lebar 26,5mm tersedia.Kepala trinokuler dengan gambar tegak, rasio pemisahan Teropong:Trinokular= 100:0 atau 0:100.Arah pergerakan sampel sama dengan yang diamati.Kepala trinokuler dengan gambar terbalik, rasio pemisahan Teropong: Trinokuler=100:0 atau 20:80 atau 0:100.Kecuali untuk memusatkan 100% cahaya ke tabung eyepiece atau tabung kamera, ada pilihan lain dengan 20% cahaya ke tabung eyepiece dan 80% ke tabung kamera, sehingga observasi eyepiece dan keluaran gambar dapat tersedia pada saat yang bersamaan.
Sistem polarisasi
Polarizer dan analyzer dalam sistem polarisasi berkontribusi untuk menghilangkan cahaya liar dalam deteksi semikonduktor dan PCB, gambar dengan detail yang jelas dapat dicapai.Ada penganalisa tetap dan penganalisa yang dapat diputar untuk opsi.Sampel dapat diamati pada sudut polarisasi yang berbeda dengan 360.analisa yang dapat diputar.Selain itu, sistem polarisasi ini dapat ditingkatkan menjadi sistem kontras interferensi diferensial Nomarski setelah memasang lampiran DIC yang baru dikembangkan.
Sistem kontras interferensi diferensial Nomarski
Kekasaran kecil pada permukaan yang tidak dapat ditemukan di bidang terang, dapat dideteksi dengan menggunakan lampiran U-DICR untuk membuat latar belakang kontras tinggi.Ini banyak digunakan untuk menguji partikel konduktif LCD, goresan permukaan disk presisi.

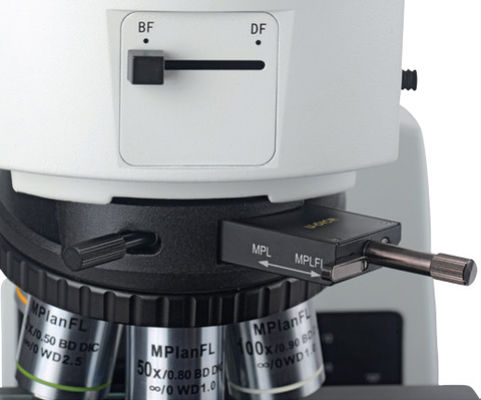

Keterkaitan antara filter densitas netral dan sakelar untuk BF & DF
Tuas di depan iluminator digunakan untuk beralih antara medan terang dan medan gelap, dan dipasangkan dengan filter densitas netral (ND50).Saat Anda beralih dari DF ke BF, filter ND50 bawaan mengambil peran untuk mengurangi intensitas cahaya, lebih ilmiah, dan lebih nyaman.

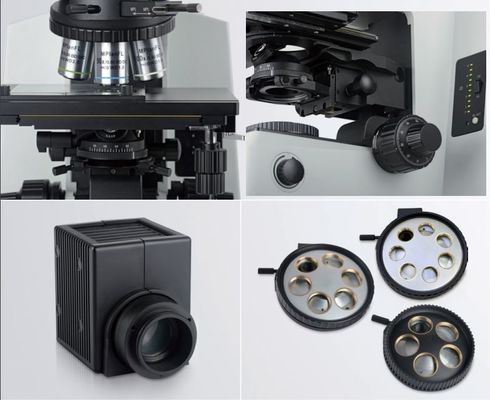

Nosepiece opsional
Sudut yang disertakan antara sumbu optik dan sumbu rotasi multiple nosepiece dikurangi menjadi 15°.Sangat membantu untuk meningkatkan akurasi pemusatan dan pemfokusan.Tujuh tujuan paling banyak dapat dirakit pada saat bersamaan.Pembesaran yang berkelanjutan dan masuk akal dari rendah ke tinggi, dapat dicapai.
Desain ergonomis
■ Intensitas dapat disesuaikan secara fleksibel dengan perangkat peredupan yang terletak di sisi kanan bingkai.Tegangan mengubah semua tampilan digital.Menyesuaikan intensitas dan pemfokusan koaksial secara bersamaan, meningkatkan efisiensi kerja.
■ Iluminasi yang dipantulkan atau ditransmisikan dapat dialihkan dengan tombol pada tampilan peredupan digital.Menggunakan tombol RE-SET untuk menjaga intensitas cahaya sekitar 8V (dengan tanda kamera pada tampilan peredupan), ini adalah voltase optimal untuk fotomikrografi.
■ Empat penahan filter bawaan dengan tiga filter standar, satu penahan kosong untuk filter opsional.Semua filter dapat dipindahkan keluar jalur optik dengan menarik tuasnya.
■ Sistem pemfokusan koaksial posisi rendah dengan penyesuaian tegangan, rentang kasar 25 mm dan presisi halus 0,001 mm.Ketinggian sampel kecil, seperti bola solder, dapat diukur.
Panggung dengan penyesuaian di tangan kanan
Tahap mekanis lapis ganda 4 inci, dengan perangkat pengunci untuk membatasi pergerakan sumbu Y.Ini banyak digunakan dalam deteksi horizontal untuk menghindari hilang.Pelat kaca dapat dipasang untuk cahaya yang ditransmisikan.
Iluminator yang ditransmisikan dan dipantulkan
Rumah lampu tahan lama 12V 100W dengan bola lampu halogen, menghasilkan cahaya terang dan seragam.Kondensor akromatik tipe swing-out baru (NA0.9) mengoptimalkan kinerja iluminasi Kohler dalam perbesaran rendah dan mengoreksi aberasi kromatik dan sferis.
Tujuan metalurgi semi-apokromatik LWD profesional
■ Sasaran BD dirancang untuk semua tujuan, tersedia untuk pengamatan medan terang/medan gelap/polarisasi/DIC.Dengan banyak cahaya yang dilewatkan, efisiensi pemeriksaan sampel ditingkatkan.
■ Secara ketat menggunakan lensa transmisi tinggi dan teknologi pelapisan canggih, mengembalikan warna alami sampel.
■ Penutup aluminium mengurangi berat, mencegah polusi, dan juga meningkatkan pengendalian penutup hidung.
■ Desain semi apokromatik meningkatkan kontras dan definisi gambar.
■ Jarak kerja yang jauh memenuhi tuntutan deteksi profesional, diterapkan secara luas di semua jenis bidang industri.
■ Tujuan ini juga dapat digunakan dalam pengamatan fluoresensi.
■ Tujuan lapangan terang LWD profesional untuk opsi.
Eyepieces denah bidang ultra lebar titik mata tinggi
■ Lensa mata M10103 menembus bidang pandang konvensional 22mm, mencapai 25mm dan 26,5mm, bidang pandang yang jauh lebih halus dan lebih luas, sangat membantu untuk meningkatkan efisiensi kerja.
■ Penempatan pin pada eyepiece dimasukkan ke dalam tabung eyepiece, memperbaiki eyepiece untuk memudahkan pemfokusan.Kisaran diopter yang dapat disesuaikan lebih besar dari -8 hingga +5, memenuhi lebih banyak permintaan dari pengguna yang berbeda.
■ Eyepiece cup dapat dinaikkan untuk menghindari cahaya nyasar dari luar.Pemakai kacamata harus menolak cangkir untuk melindungi kacamata dan eyepieces.
M10103 tersedia untuk multi-pengamatan, seperti bidang terang, bidang gelap (hanya cahaya yang dipantulkan), polarisasi, DIC (hanya cahaya yang dipantulkan).
M10103 Mikroskop Metalurgi Optik Ukuran (mm)
Diagram Tata Letak Umum Mikroskop Metalurgi Seri M10103
