Kamera Optik Mikroskop Bidang Gelap Trinocular 50X Objective DIC Metallurgical

Infinity Trinocular Dark Field DIC Laboratorium Metalurgi Mikroskop Optik Industri Dengan Kamera

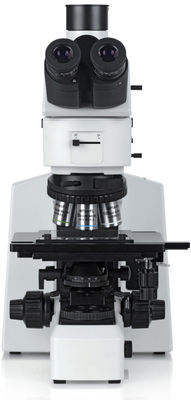

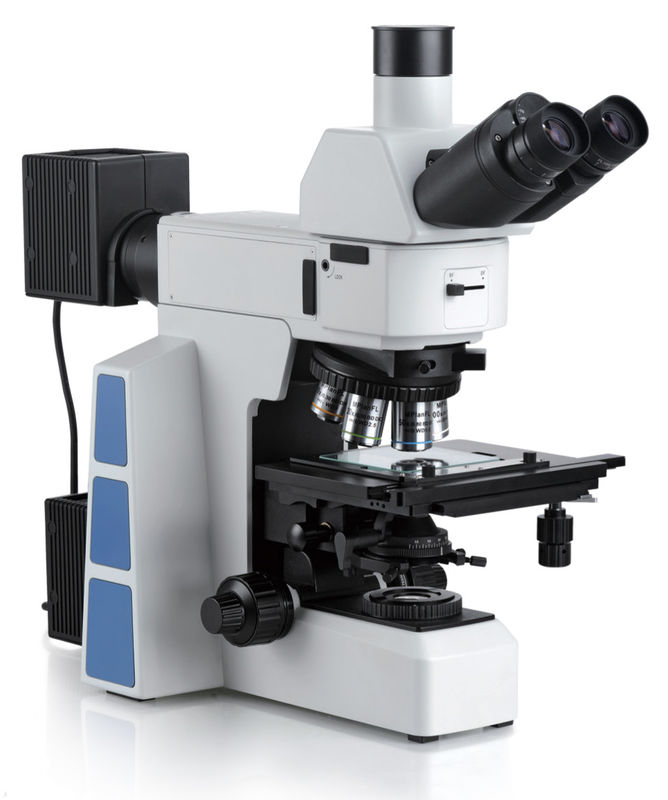

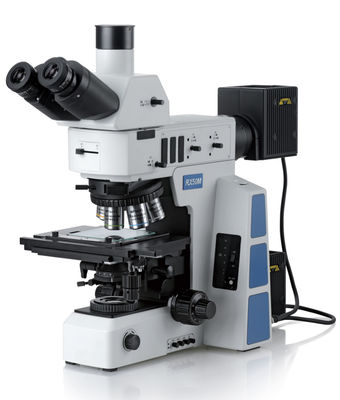

M10103 Infinity Trinocular Dark Field DIC Laboratorium Metalurgi Mikroskop Optik Industri Dengan KameraMetalografi terutama mengacu pada cabang ilmu material yang menggunakan mikroskop optik (metalografi) dan mikroskop stereo untuk menganalisis, mempelajari, dan mengkarakterisasi struktur mikro, struktur berdaya rendah, dan struktur rekahan material.Ini mencakup pencitraan dan analisis kualitatif dari struktur mikro bahan.Karakterisasi kuantitatif juga mencakup persiapan sampel dan metode pengambilan sampel yang diperlukan.Ini terutama mencerminkan dan mencirikan fase dan struktur material, butiran kristal (termasuk kemungkinan sub-kristal), jumlah, morfologi, ukuran, distribusi, orientasi, dan pengaturan spasial inklusi non-logam dan bahkan cacat kristal tertentu (seperti dislokasi).

Fitur:

- Mengadopsi sistem optik infinity double color correction and contrast enhancement (ICCS) terbaik di dunia untuk memberikan gambar paling tajam kepada pengguna.

- Menggunakan 5 jenis bagian atas, 3 jenis bagian bawah dan dua kombinasi kolom, dapat digabungkan secara sewenang-wenang dan fleksibel sesuai dengan persyaratan deteksi material Anda dan biaya ekonomi, yang dapat mewujudkan analisis bahan transparan, bahan buram, dan bahan fluoresen.Pada saat yang sama, ia memiliki ruang peningkatan yang kuat untuk memastikan persyaratan pengujian Anda di masa mendatang.

- Tinggi model terbesar di industri ini dapat mencapai 380 mm, memberi Anda ruang operasi yang luar biasa.

- Fleksibilitas dekat dengan pengguna, tidak ada personel profesional yang diperlukan untuk meningkatkan bagian-bagian peralatan, dan pengguna dapat menyelesaikan operasi sendiri.

Catatan: ● berarti standar, berarti opsional

Mengikuti filosofi eksplorasi berkelanjutan & melampaui diri sendiri, mikroskop metalurgi M10103 baru untuk penelitian dengan sejumlah desain perintis dalam penampilan dan fungsi, lahir untuk memberikan solusi deteksi yang sempurna dan mengembangkan pola baru bidang industri.

Melihat kepala dengan rasio multi-pemisahan

Kepala tampilan M10103 dirancang dengan beberapa opsi untuk rasio pemisahan.Dengan sistem pencitraan sinar lebar, bidang pandang super lebar 26,5mm tersedia.Kepala trinocular dengan bayangan tegak, rasio pemisahan Binocular:Trinocular= 100:0 atau 0:100.Arah pergerakan sampel sama dengan yang diamati.Kepala trinocular dengan bayangan terbalik, rasio pemisahan Teropong: Trinocular=100:0 atau 20:80 atau 0:100.Kecuali untuk berkonsentrasi 100% cahaya ke tabung lensa mata atau tabung kamera, ada pilihan lain dengan 20% cahaya untuk tabung lensa mata dan 80% untuk tabung kamera, sehingga pengamatan lensa mata dan output gambar dapat tersedia pada waktu yang sama.

Sistem polarisasi

Polarizer dan analisa dalam sistem polarisasi berkontribusi untuk menghilangkan cahaya nyasar di semikonduktor dan deteksi PCB, gambar dengan detail yang jelas dapat dicapai.Ada penganalisis tetap dan penganalisis yang dapat diputar untuk opsi.Sampel dapat diamati pada sudut polarisasi yang berbeda dengan 360^.penganalisa yang dapat diputar.Selain itu, sistem polarisasi ini dapat ditingkatkan ke sistem kontras interferensi diferensial Nomarski setelah memasang lampiran DIC yang baru dikembangkan.

Sistem kontras interferensi diferensial Nomarski

Kekasaran kecil di permukaan yang tidak dapat ditemukan di bidang terang, dapat dideteksi dengan menggunakan lampiran U-DICR untuk membuat latar belakang kontras tinggi.Ini banyak digunakan untuk menguji partikel konduktif LCD, goresan permukaan disk presisi.

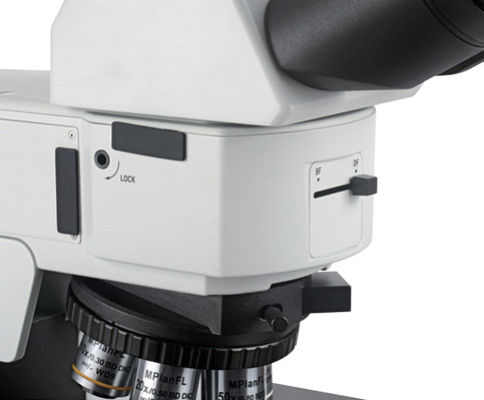

Keterkaitan antara filter densitas netral dan sakelar untuk BF & DF

Tuas di depan iluminator digunakan untuk beralih antara medan terang dan medan gelap, dan itu bersama-sama dengan filter densitas netral (ND50).Saat Anda beralih dari DF ke BF, filter ND50 internal berperan untuk meluruhkan intensitas cahaya, lebih ilmiah, dan lebih nyaman.

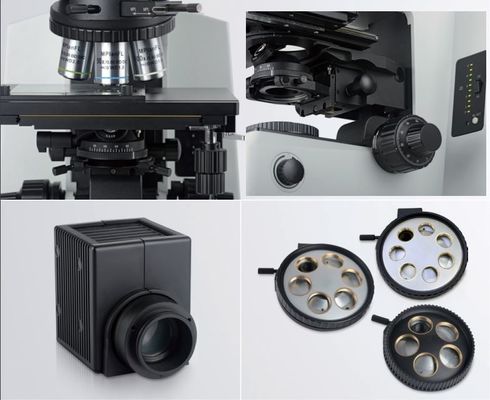

Nosepiece opsional

Sudut yang disertakan antara sumbu optik dan sumbu rotasi dari beberapa nosepiece dikurangi menjadi 15°.Sangat membantu untuk meningkatkan akurasi pemusatan dan pemfokusan.Tujuh tujuan paling banyak dapat dikumpulkan pada saat yang bersamaan.Perbesaran terus menerus dan wajar dari rendah ke tinggi, dapat dicapai.

Desain ergonomis

Intensitas dapat disesuaikan secara fleksibel dengan perangkat peredupan yang terletak di sisi kanan bingkai.Tegangan mengubah semua tampilan digital.Menyesuaikan intensitas dan fokus koaksial pada saat yang sama, meningkatkan efisiensi kerja.

Penerangan yang dipantulkan atau ditransmisikan dapat dialihkan dengan tombol pada tampilan peredupan digital.Menggunakan tombol RE-SET untuk menjaga intensitas cahaya sekitar 8V (dengan tanda kamera pada tampilan peredupan), ini adalah voltase optimal untuk fotomikrografi.

Empat penahan filter bawaan dengan tiga filter standar, satu penahan kosong untuk filter opsional.Semua filter dapat dipindahkan keluar jalur optik dengan menarik keluar tuas.

Sistem pemfokusan koaksial posisi rendah dengan penyesuaian tegangan, kisaran kasar adalah 25mm dan presisi halus 0,001mm.Ketinggian sampel kecil, seperti bola solder, dapat diukur.

Panggung dengan penyesuaian di tangan kanan

Tahap mekanis lapisan ganda 4 inci, dengan perangkat kunci untuk membatasi gerakan sumbu Y.Ini banyak digunakan dalam deteksi horizontal untuk menghindari hilang.Pelat kaca dapat dipasang untuk cahaya yang ditransmisikan.

Iluminator yang ditransmisikan dan dipantulkan

Rumah lampu tahan lama 12V 100W dengan bohlam halogen PHILIPS 7724, memberikan cahaya yang terang dan seragam.Kondensor akromatik tipe swing-out baru (NA0.9) mengoptimalkan kinerja iluminasi Kohler dalam perbesaran yang lebih rendah dan mengoreksi aberasi kromatik dan sferis.

Tujuan metalurgi semi-apokromatik LWD profesional

Tujuan BD dirancang untuk semua tujuan, tersedia untuk pengamatan medan terang/medan gelap/polarisasi/DIC.Dengan banyak cahaya yang dilewatkan, efisiensi pemeriksaan sampel ditingkatkan.

Secara ketat menggunakan lensa transmitansi tinggi dan teknologi pelapisan canggih, ini mengembalikan warna alami sampel.

Penutup aluminium mengurangi berat, mencegah polusi, dan juga meningkatkan kemampuan kontrol dari nosepiece.

Desain semi apochromatic meningkatkan kontras dan definisi gambar.

Jarak kerja yang panjang memenuhi tuntutan deteksi profesional, ini diterapkan secara luas di semua jenis bidang industri.

Tujuan ini juga dapat digunakan dalam pengamatan fluoresensi.

Tujuan bidang terang LWD profesional untuk opsi.

Lensa mata denah bidang ultra lebar titik mata tinggi

Lensa mata M10103 menembus bidang pandang konvensional 22mm, mencapai 25mm dan 26,5mm, bidang pandang yang jauh lebih halus dan lebih luas, sangat membantu untuk meningkatkan efisiensi kerja.

Menemukan pin pada sisipan lensa mata ke dalam tabung lensa mata, memasang lensa mata untuk memudahkan pemfokusan.Rentang diopter yang dapat disesuaikan lebih besar dari -8 hingga +5, memenuhi lebih banyak permintaan dari pengguna yang berbeda.

Cangkir lensa mata dapat dinaikkan untuk menghindari cahaya nyasar eksternal.Pemakai kacamata harus mengecilkan cangkir untuk melindungi kacamata dan lensa mata.

M10103 tersedia untuk multi-observasi, seperti bidang terang, bidang gelap (hanya cahaya yang dipantulkan), polarisasi, DIC (hanya cahaya yang dipantulkan).

M10103 Mikroskop Metalurgi Optik Ukuran (mm)

Diagram Tata Letak Umum Mikroskop Metalurgi Seri M10103
